学习分享 | 铝型材的20种连接方式

2021-04-14


在非标设计中，经常用到铝型材，工业铝型材表面经过氧化后，外观非常漂亮，组装成产品时，采用专用铝型材配件，不需要焊接，较环保，而且安装、拆卸、携带、搬移极为方便。铝型材连接方式也是多样化的，咱们直观学机械的小编虽然勤劳，但能力有限，也不可能穷极所有的方式，下面咱们简单介绍一下铝型材的20种连接方式，采用动图的形式演示，比较直观，大家可以保存。

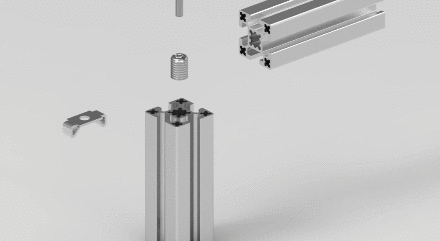

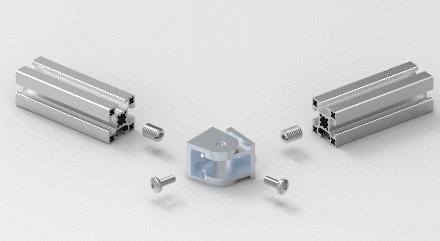

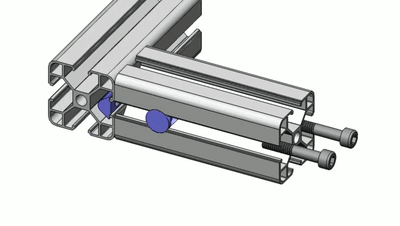

1. 内置连接件

用于两根型材的90°连接，隐藏式连接，连接强度高。

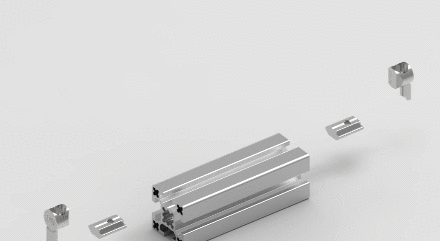

中间连接的方式：

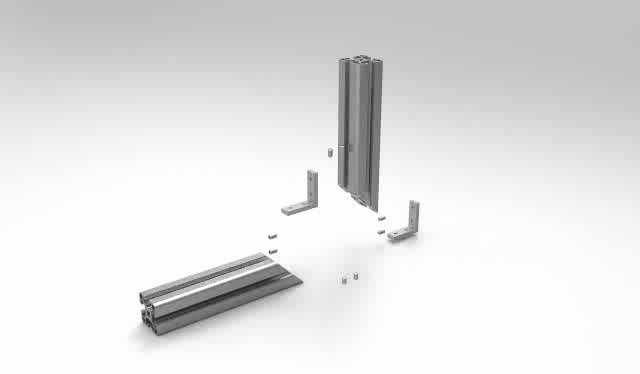

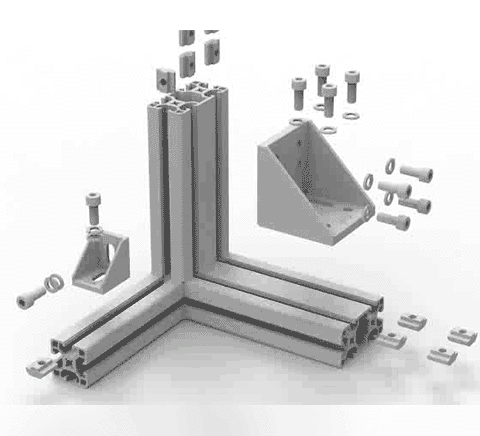

2. 角码（90°、45°、135°）

用于型材固定角度的外连接，分为90°、45°、135°三种角度连接，可固定封板。

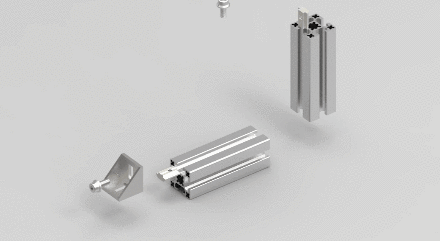

压铸角铝直角连接：

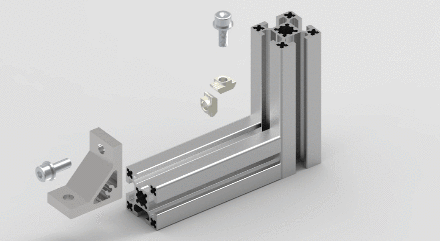

挤压角铝直角连接：

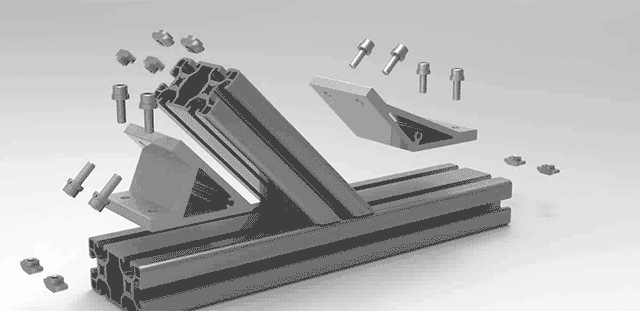

45°、135°连接：

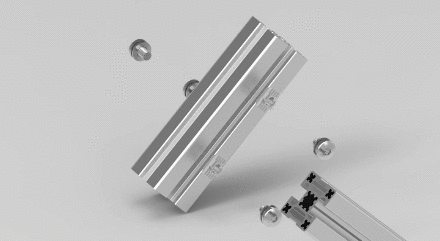

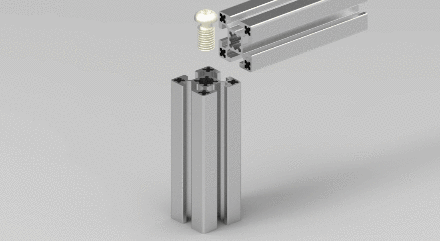

3. 螺钉连接

用于两根型材的90°内连接，安装拆卸方便，常用于简单的型材外罩连接。

不同样式的螺钉连接：

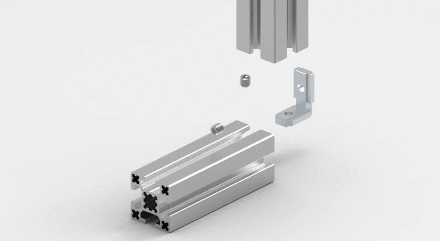

4. L形角槽连接件（90°）

用于两根型材的90°连接，安装拆卸简单，型材不需要追加工。

5. 高强度角槽连接件（45°）

用于两条45°角的型材角槽内连接，强度高，常用于固定门框型材。

6. 端面连接件

用于两条或三条型材之间的直角连接，牢固，美观。

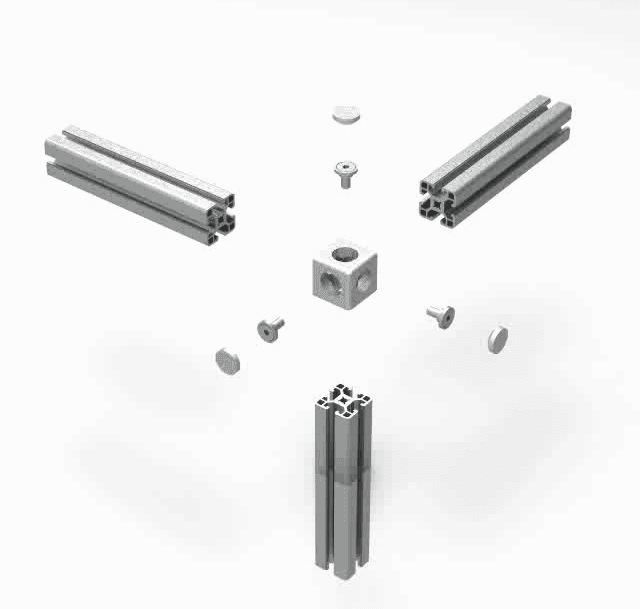

7. 三维连接件（直角）

用于三条型材之间的直角连接，连接方便，快捷。

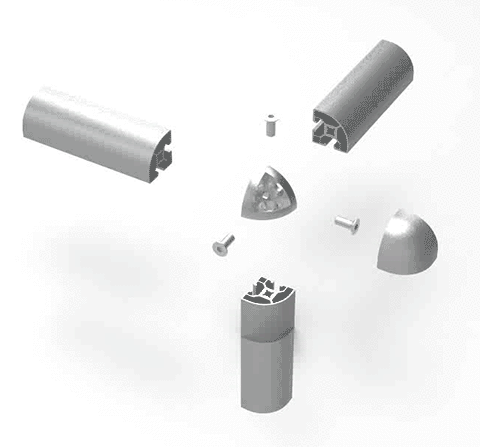

8. 三维连接件（R角）

用于三条圆弧形型材之间的直角连接，连接方便，快捷。

9. 弹性扣件

用于两根型材的90°内连接，安装拆卸方便。

10.端连接件

用于两根型材的90°内连接，隐蔽式连接，连接强度高。

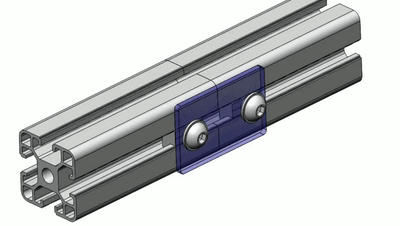

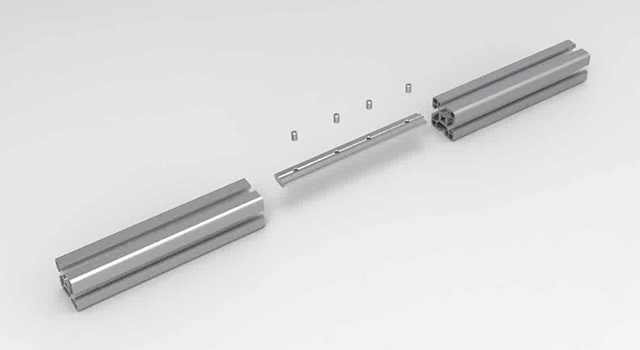

11. 一字连接件

用于两根型材的高强度对连接。

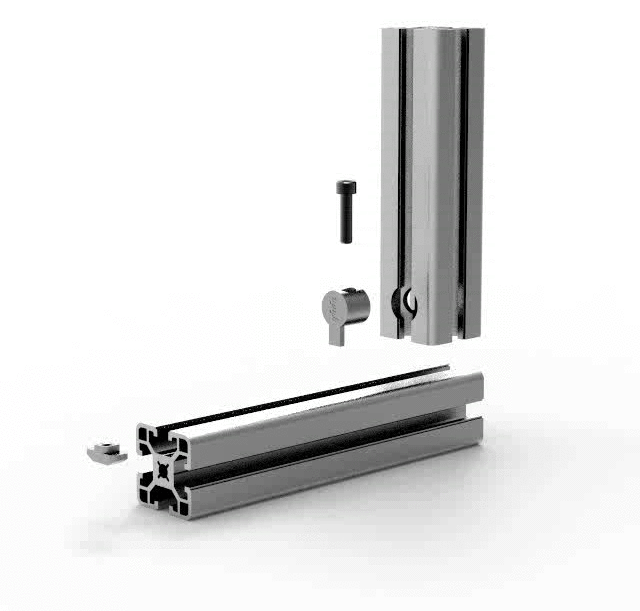

12. 锚式连接件

用于两型材的连接，多种角度可供选择，隐蔽式连接，方便型材安装。

13. 活动铰链

用于两型材的连接，30°-150°任意调整。

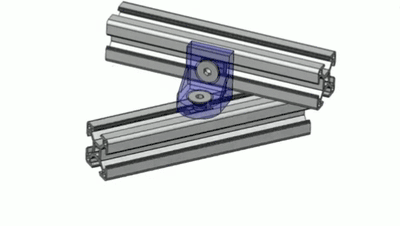

14.转向连接板

用于各种型材连接，可进行多角度旋转。

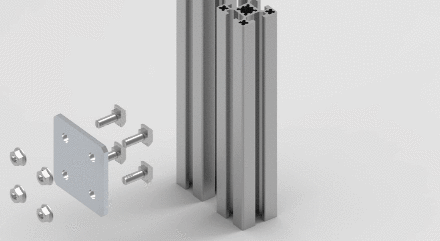

15. 连接板

用于多根型材的连接，连接强度高，无需对型材进行加工、安装便捷。

16. 转向角码

可实现型材的任意角度的连接。

17. 螺栓头组件

将弹性螺母装入型材中，将圆形柱装入另一根型材内，使用螺栓将其固定。

18. 十字外型连接板

用于单槽型材“+”形结构的高强度连接。

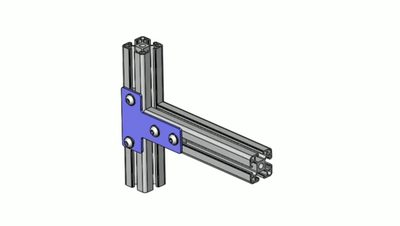

19. L型、T型-外置连接板

用于单槽型材“L”形或者“T”形结构的高强度连接。

20. Y型-外置连接板

用于单槽型材“-”形结构的高强度连接。

参考文献：[1]怡合达工业自动化零部件采购平台：型材连接 | 十一种型材连接方式案例，快收藏备用！
[2]自动化输送零部件一站式采购工厂：非标设备最常用型材——铝型材的二十种连接方式（下篇）[3]爱安特FA标准零件平台：知识课堂|铝型材连接方式（一）[4]爱安特FA标准零件平台：知识课堂|铝型材连接方式（二）
